法兰传力伸缩节

法兰传力伸缩节

  • 所属分类:管网附件
  • 发布日期:2021-01-25
  • 产品概述

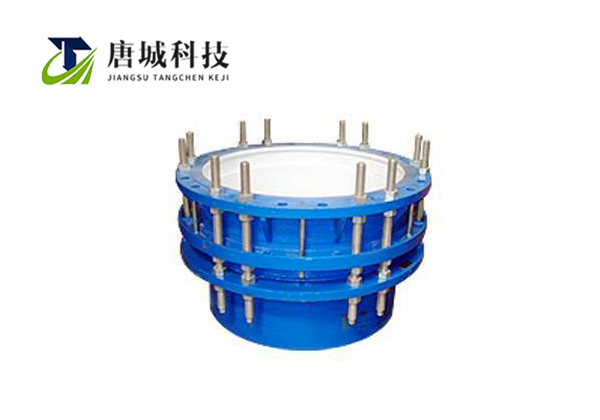

法兰传力伸缩节包括带有法兰联结端的外伸缩套筒、内伸缩管,特征是:外伸缩套筒与内伸缩管之间设置有环形密封圈,并通过带有法兰的压盖及螺母固紧,其环形密封圈的截面为梯形结构;外伸缩套筒、压盖与梯形密封圈的压紧配合面均为斜面结构;限位螺栓穿过各法兰上的通孔直接与外管道结合,并通过相应的螺母固紧。双法兰传力伸缩节采用梯形密封圈,且外伸缩套筒、压盖与密封圈的配合接触面均加工成相应的斜面,可根据介质压力的不同通过压紧螺栓做适当调整,改善了伸缩管道接头的使用效果。双法兰传力伸缩节特点是:既能保证良好的密封效果,又能及时调整密封状况,拆卸方便,且能较好补偿管线在一定范围内的位移量;还可将轴向力传递给整个管道,对泵、阀门等起到保护作用。

法兰传力接头安装简要说明:
    传力接头伸缩节适用于一面与法兰连接,一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
传力接头分类有:单发兰传力接头、双法兰传力接头、可拆式双法兰传力接头。

【产品规格】:【DN32mm-DN4000mm】

【产品压力】:0.6-2.5MPa

【产品认证】:ISO9001-2008

【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】:碳钢,球墨铸铁,不锈钢.

【产品颜色】:蓝色,可根据客户要求调色.

【工作温度】:-40度至80度

双法兰传力式伸缩节优点解析

双法兰传力式伸缩节主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力,管道松套连接特别适用于有振动或有一定斜度及拐弯的管路中的连

接。它能防止管道因超量位移导致补偿接头的泄漏和损坏。

法兰松套传力接头 分为三种:

1.双法兰传力接头 VSSJAF 简称C2F ,

2.单法兰传力接头 VSSJAFG 简称CF,

3.可拆式双法兰传力接头 VSSJAFC 简称CC2F

从型号上讲:双法兰传力式伸缩节是VSSJA-2,简称B2F;双法兰传力接头是VSSJAF,简称C2F

从功能上讲:传力式伸缩节是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量,一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,从而保护阀门、泵等设备。

优点:伸缩量大,安装方便快捷。

特点:适用于两端法兰连接的管道上面 双法兰传力接头能传递被连接件的压力推力(盲板力)和补偿管路误差,减少轴向推力对管道及管道设备的损坏。
